一、項目概況

本案為上海長寧區檔案館屋面風冷熱泵機組降噪工程技術方案。根據現場踏勘，主要噪聲設備為屋面的兩臺大型風冷熱泵機 組及附屬水泵設備。噪聲源為機組運轉時的壓縮機噪聲、頂部出風口擾動氣流噪聲、循環水泵噪聲等。根據實踐及理論數據判斷 ; 機組運行時一米處噪聲值最高可達90dB（A），水泵電機一米處噪聲值最高達80dB（A）。尤其是機組壓縮機噪聲，呈中低頻 、衰減慢、繞射性強、輻射范圍廣，其次是機組出風口氣流噪聲和附屬水泵電機噪聲，對附近居民的居住聲環境檔案館的辦公聲 環境會造成一定的破壞。現應業主要求，依據降噪措施的可行性、有效性、經濟性原則，針對上述噪聲源進行如下降噪設計。噪聲源如下圖：

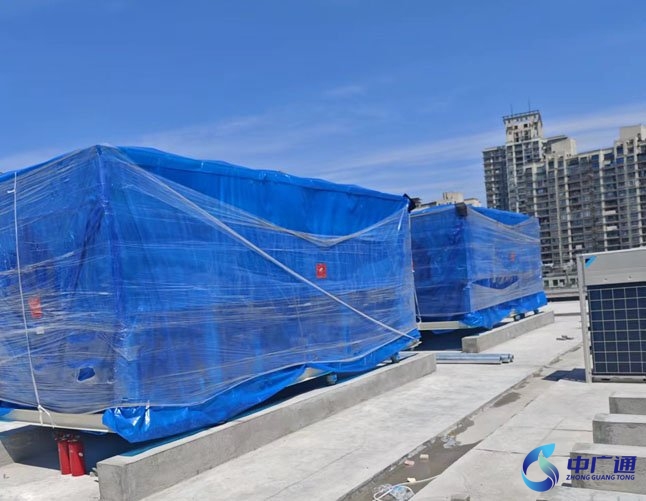

                    屋面麥克維爾風冷熱泵機組（循環水泵暫時沒落位）

二、 治理目標

2.1 依據標準：

《中華人民共和國環境保護法》;

《中華人民共和國環境噪聲污染防治法》; 《聲環境質量標準》GB3096-2008;

《工業企業廠界環境噪聲排放標準》GB12348-2008;

《環境噪聲監測技術規范集聲測量值修正》HJ706-2014; 《隔聲門》HJ/T379-2007;

《隔聲窗》HJ/T17-1996;

《通風消聲器》HJ/T16-1996;

《鋼結構焊接規范》GB50661—2011;

《鋼結構工程施工質量驗收規范》GB50205-2020; 《鋼結構設計標準》GB50017-2017;

業主提供的相關資料;

現場踏勘及噪聲檢測情況;

我司對同類設備噪聲治理的經驗。

2.2 治理目標

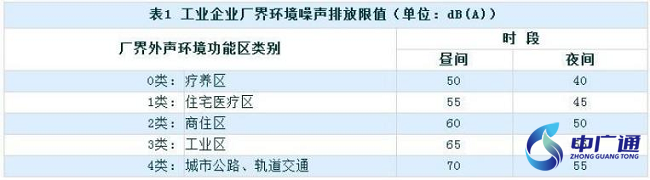

該區域?qū)儆凇豆I(yè)企業廠界環境噪聲排放標準》 （GB12348-2008）一類聲環境功能區。排放限值如下：

根據環境噪聲國家標準及相關要求，執行降噪措施后：敏感居民樓窗外一米處 (面向噪聲設備一側) ，晝間 A 計權聲壓級≦ 55dB  , 夜間 A 計權聲壓級≦45dB，達到一類聲環境功能區。

背景噪聲的影響應根據國家標準進行修正，除治理對象以外的其他噪聲都須列入背景噪聲考慮。

(注：根據《中華人民共和國環境噪聲污染防治法》 ， “晝間 ”是指 6 :00 至 22:00 之間的時段； “夜間 ”是指 22:00 至次日 6 :00之間的時段。)

三、降噪示意圖

3.1 風冷熱泵機組隔聲罩：

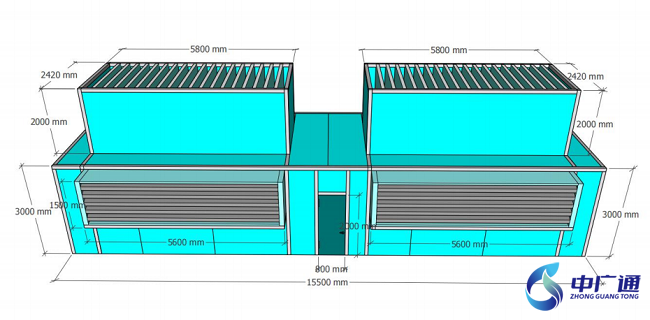

                                                      風冷熱泵機組隔聲罩-正視圖

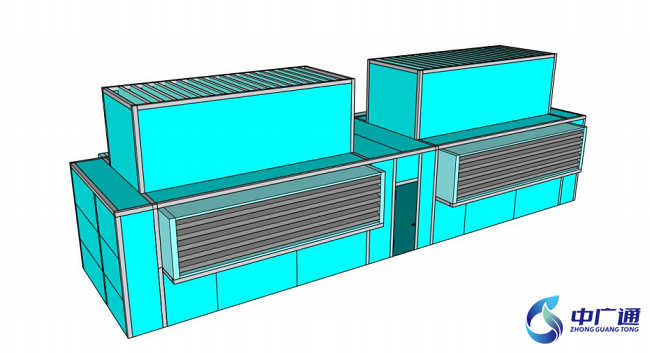

                              風冷熱泵機組隔聲罩-俯視圖1

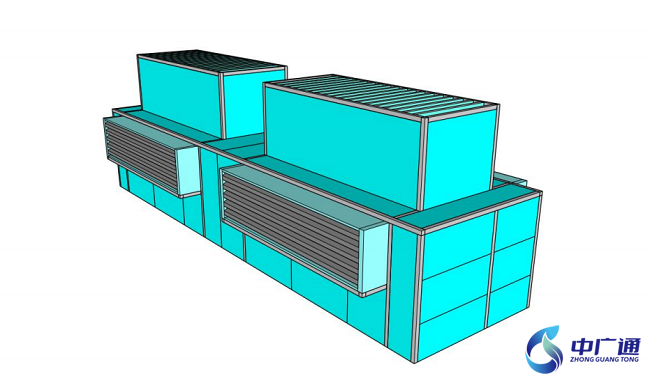

                                風冷熱泵機組隔聲罩-俯視圖2

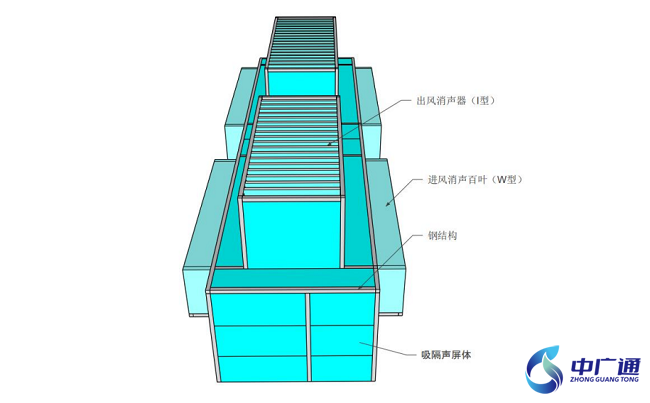

                                   風冷熱泵機組隔聲罩-俯視圖3

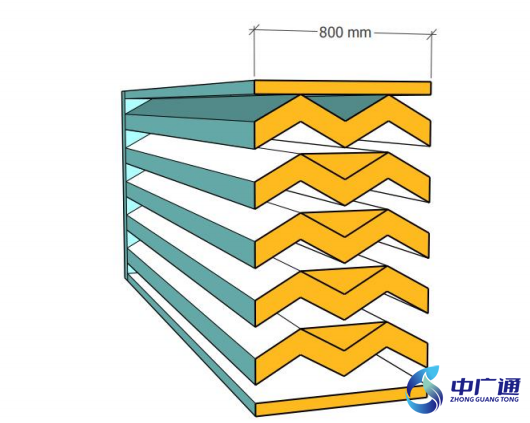

                                  M型進風消聲百葉-剖面圖

四、市場常規隔聲罩與我公司隔聲罩對比

市場常規隔聲罩

隔聲罩外觀：造型普通、色差大、鋼結構外露需包邊或固定方式以鉆尾螺絲釘為主，表面很多螺帽，平整度差。

隔聲罩工藝：工藝簡單，很多公司用的還是多年前的降噪工藝已無法滿足設備的降噪要求。

隔聲罩用料：市場很多降噪公司選材主要還是巖棉夾芯板或巖棉彩鋼板（外板和內板厚度為0.5-0.7mm），內外板薄，吸音棉以

巖棉為主，吸聲系數差，部分達不到金屬?gòu)?fù)合吸隔音板的要求，采購成本低但利潤大。 設備通風：進風百葉的進風面積過少，夏季容易因進風量不夠?qū)е略O(shè)備宕機。

設備排風：消聲器的排風面積過小會導致設備排風不夠，增加設備能耗，不環保。

隔音效果：因降噪工藝和材料不同，隔音效果有差異，常因不達標而返工。扯皮現象時有發生。

材料防腐：為了節省成本，在內外板，鋼結構，連接件上防腐措施欠佳，或油漆質量差導致幾年后生銹或油漆脫落。

使用壽命：一般隔聲罩的使用壽命為5-10年，間接增加了業主的使用成本。

售后服務：因材料組成數量不夠或制作安裝工藝普通，質保期通常只有1年。
